三相干式隔离变压器400V变400V

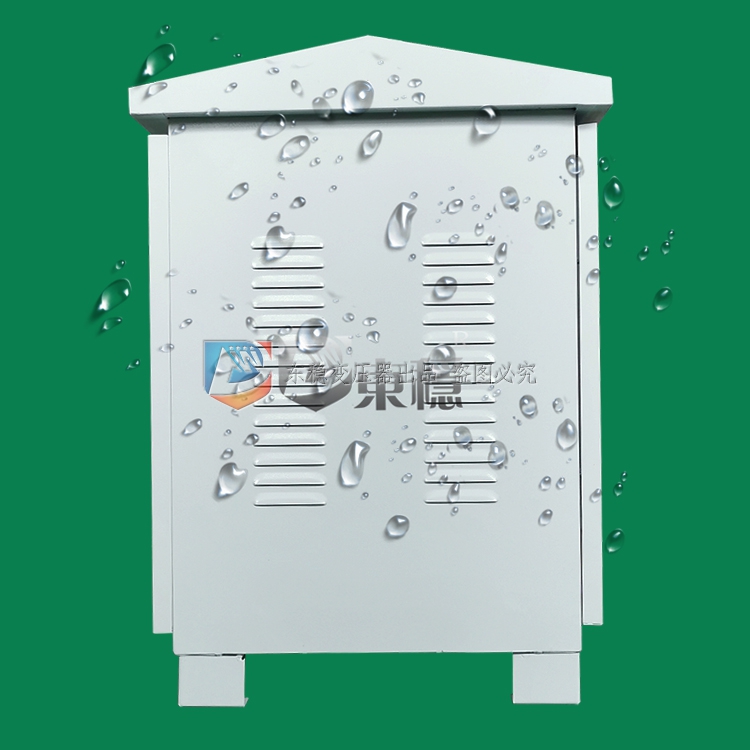

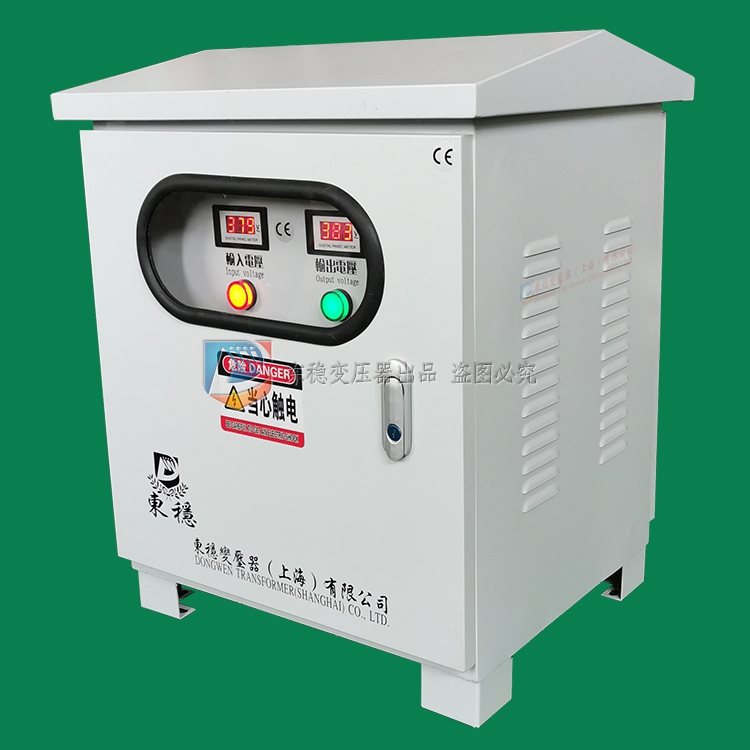

三相干式隔离变压器400V变400V（户外光伏并网专用）

户外光伏隔离柜属于隔离电网电压变压器，一般用来于太阳能逆变。因为光伏变压器本身光电效率低，所以特别要求变压器的效率高。

光伏并网逆变隔离变压器网侧接线dyn11,逆变时yd5，移相120度，光伏隔离变压器可设置白天工作，晚上停止，降低空载损耗电能。三相干式隔离变压器400V变400V（户外光伏并网专用）防雨防潮。

东稳DW三相光伏隔离变压器参数供参考：

 使用条件:工作环境温度：-25~+50°C；

 工作环境湿度：20~90%RH；

 工作环境大气压力：860 hPa～1060 hPa；

 储藏运输温度：-20°C～+55°C。

 主要技术特征：

 额定容量：5KVA-3500KVA

 输入电压：电压400V/270V或315V

 输入电流：按实际发电电能加损耗

 输出电压：额定电压380V或400V

 输出电流：按实际负载容量

 联接方式：Dyn11

 效   率：≥98.5%；

 频   率：50Hz/60Hz

 绝缘阻抗：25A小于500MΩ；

 感应耐压：125HZ/800V/ 60″

 绝缘等级：H级（耐温180度）

 噪    音：≤30dB )；

 温    升：≤允许温升115K；

 阻抗压降：≤4.5%；

 结   构：强迫风冷；或控制型风循环.

 防护等级：IP21

 抗干扰方式：铜箔隔离，屏蔽接地；

 波形失真：无附加波形失真；

 电气强度：工频正弦电压3500V历时一分钟无击穿及闪络现象；

 绝缘电阻:（输入、输出对地）:测试电压至少1000VDC，绝缘电阻大于500MΩ；

 过载能力：二倍的额定电流，维持一分钟。
