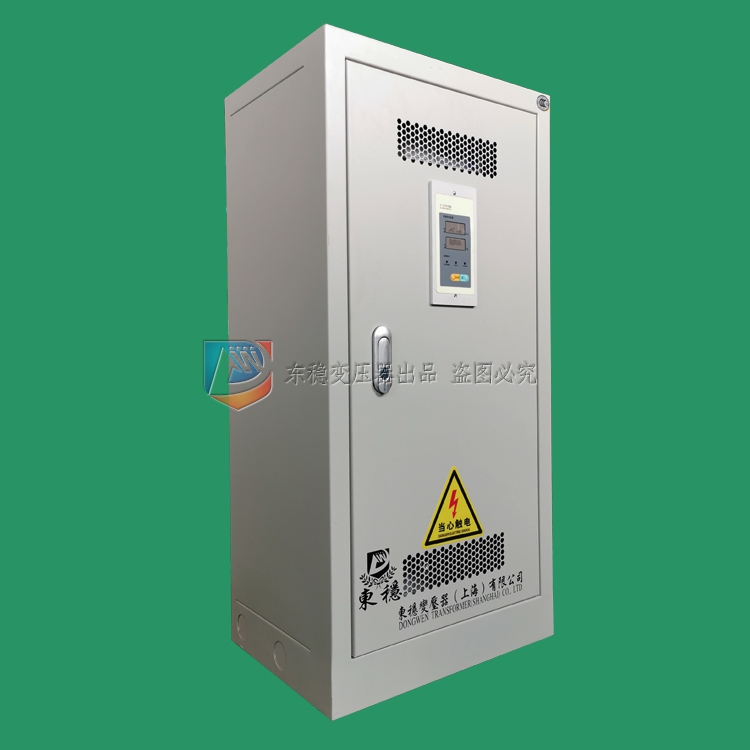

DW ES7100医用IT隔离变压器电源控制柜

1-生命支持电气设备应能实现在线切换。

2-非治疗场所和设备应小于等于15s。

3-应急电源工作时间不应小于30min。

1.4 在洁净手术室内，用于维持生命和其他位于“患者区域”内的医疗电气设备和系统的供电回路应使用医疗IT系统。

1.5 在洁净手术部内非生命支持系统可采用TN-S系统贿赂，并宜采用最大剩余动作电流不超过30mA的剩余电流动作保护器（RCD）作为自动切断电源的措施。

1.6 心脏外科手术室用电系统必须设置隔离变压器。

1.7 洁净手术室的配电总负荷应按手术功能要求计算。一间手术室非治疗用电总负荷不应小于3kVA；治疗用电总负荷不应小于6kVA。

1.8 洁净手术部进线电源的电压总谐波畸变率不应大于2.6%，电流总谐波畸变率不应大于15%。

1.9 洁净手术室内的电源回路应设绝缘检测报警装置。

DW ES7100医用IT隔离变压器电源控制柜的行业标准介绍

建筑物电气第710部分：医疗场所
710.1 范围：本部分的特殊要求适用于医疗场所内的电气装置，用以确保患者和医务人员的安全。这些要求主要针对医院、私人诊所、医务所和口腔科诊疗室、保健中心及工作场所医务室。

710.413.1.5：医疗IT系统

注1：在美国，这种系统称作“隔离电源系统”，在2类医疗场所内，医疗IT系统应该用于维持生命的、外科手术的和其他位于“患者区域”内的医疗电气设备和系统的供电回路，710.413.1.3所列的设备除外。用途相同相毗邻的几个房间内，至少需设置一回独立的医疗IT系统。医疗IT系统应配置一个符合IEC 61557-8并满足下列规定要求的绝缘监测器：

--交流内阻抗应至少为100kΩ；

--测试电压不应大于直流25V；

--即使在故障情况下，其注入电流的峰值不应大于1mA；

--最迟在绝缘电阻降至50 kΩ时，应发出信号。应配置实验此功能的器具。

注2：在德国，要求在绝缘监测器的接地中断或电气线路中断时发出信号。

注3：上述绝缘监测器（IMD）的附加要求现在尚未编入现行设备标准IEC 61557-8中。当编入有关设备后，上述要求将从本部分中删去。

对于每个医疗IT系统，配备有下列组件的声光报警系统应装设在适当的地方以便医务人员可以经常监视（声光信号）：

--一只绿灯亮表示工作正常；

--当绝缘电阻下降到最小整定值时，一只黄灯亮。应不能消除或断开这个亮灯指示；

--当绝缘电阻下降到最小整定值时，音响报警动作。该音响报警可以解除；

--当故障被清楚恢复正常后，黄色信号灯应熄灭。

当只有一台设备由单台专用的IT变压器供电时，该变压器不装设绝缘监测器。
要求监测医疗IT变压器的过负荷和过热。

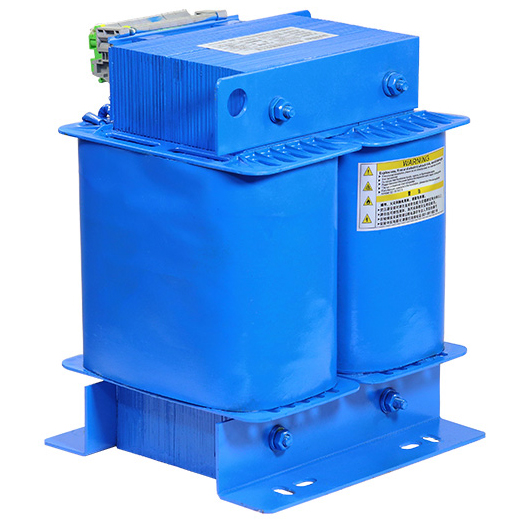

710.512.1.1 医疗IT系统用的变压器

变压器应紧靠医疗场所安装，可在其内或其外，而且要安装在柜内或外护物内以免被无意的接触其带电部分。

变压器的二次侧额定压U。不应超过交流250V。

710.512.1.6 用于2类医疗场所的医疗IT系统变压器应符合IEC 61558-2-15及下列附加要求：

当变压器以额定电压和额定频率供电，空载时出线绕组侧得的对地泄漏电流和外护物的泄漏电流均不应超过0.5mA。

用于移动式和固定式设备的医疗IT系统应采用单相变压器，其额定输出容量不应小于0.5kVA，但不应超过10kVA。

如果也需要通过IT系统供电给三相负荷，则应采用单独的三相变压器供电，其输出电压不用超过250V。

710.55.3 用于2类医疗场所的医疗IT系统的插座回路

在患者治疗的地方，例如床头，应配置如下插座：

---至少由两个独立回路供电的多个插座，或：

---每个插座各自装设过电流保护。

 当同一个医疗场所内有插座自其他接地系统（列入TN-S或TT系统）供电时，街道医疗IT系统的插座，应作如下处理：

--插座的结构能防止将它用去其他接地系统的电气设备，或

---有固定而明晰的标志。
