隔离变压器厂家


DG-P单相屏蔽隔离变压器

DG-P单相屏蔽隔离变压器特性优点:
★高度隔离
★N-G性能良好
★高度共模干扰抑制
★将△转换为Y或Y至△
★电压抽头容易转换
★按用户的特殊性能要求设计
0.00
0.00

商品描述
DG-P单相屏蔽隔离变压器特性优点:
★高度隔离
★N-G性能良好
★高度共模干扰抑制
★将△转换为Y或Y至△
★电压抽头容易转换
★按用户的特殊性能要求设计
DG-P单相屏蔽隔离变压器产品概述
      SG-P(DG-P)系列单相屏蔽隔离变压器产品是本公司采用进口优质冷轧硅钢片,结构合理、高可靠抗干扰、安全性能好、效率高,噪音低、用于UPS旁路、去除零地电压、进口设备高要求纯正弦波电源电压等场合。

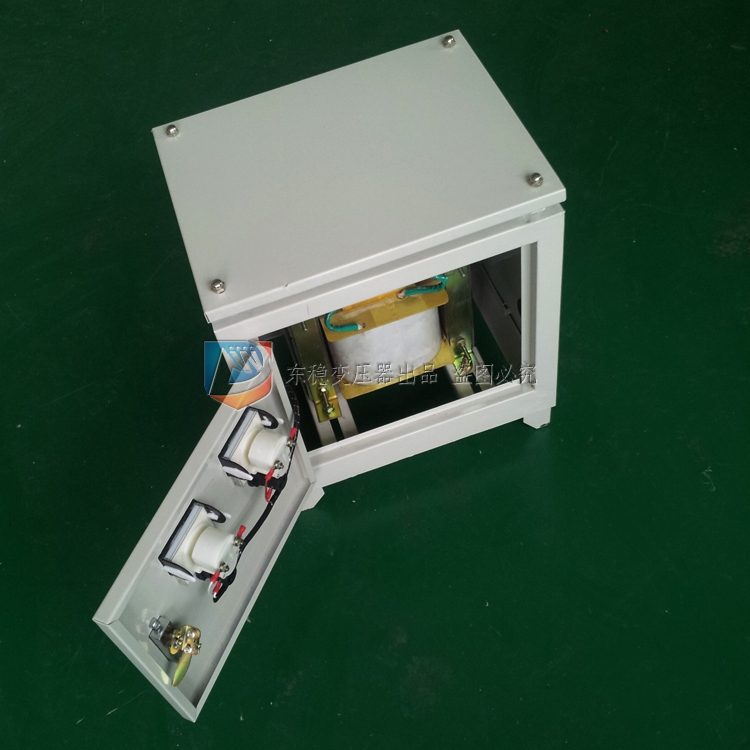

单相屏蔽隔离变压器采用三柱式铁芯,Y/Y0或△/Y0联接,原、付线圈之间绝缘良好,并采用双屏蔽隔离(加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音,但虽然有屏蔽的隔离变压器对各种N-G来的干扰(脉冲和高频噪声)能有效防止,但变压器必须正确妥善接地)。使付边电路免受电网及外界高频电磁波干扰和人工操作安全,器身装于防护网罩之内,以保安全散热良好。

DG-P单相屏蔽隔离变压器特性优点:
★高度隔离
★N-G性能良好
★高度共模干扰抑制
★将△转换为Y或Y至△
★电压抽头容易转换
★按用户的特殊性能要求设计
DG-P单相屏蔽隔离变压器主要技术参数
输入电压 单相220V±10% 效率 >96%
三相380V±10%(三相三线) 波形失真 ≤0.1%
输出电压 单相220V±3%PE(两相三线) 响应时间 20ms-100ms
三相380V±3%PE(三相五线)
频率 50/60Hz 环境温度 -10℃-+45℃
温升 ≤80℃ 音频噪声 ≤60dB 距离1m
抗电强度 2000V/min 绝缘电阻 单相>5MΩ  三相>2MΩ

DG-P单相屏蔽隔离变压器外形及安装尺寸
型号 容量(KVA) 输出电压(V) 联接组别号 外形尺寸(mm)
输入 输出 开户式 防护式
Bmax Dmax Emax Bmax Dmax Dmax
SG-P-0.15 0.15
660
380
220
380
220
200
127
V/V
Y/yno(Y/yo)
Y/d(Y/)
D/Y(△/Y)
Y/d(△/△)
200 105 140 260 180 160
SG-P -0.3 0.3 180 110 180 260 180 160
SG-P -0.5 0.5 180 115 180 260 200 120
SG-P -0.75 0.75 230 130 200 260 250 260
SG-P-1 1 230 140 200 315 200 260
SG-P-1.5 1.5 230 155 200 355 290 280
SG-P-2 2 270 165 250
SG-P -2.5 2.5 270 175 250 370 290 300
SG-P-3 3 270 185 250
SG-P-4 4 300 180 285 510 400 550
SG-P-5 5 300 200 285
SG-P-10 10 370 210 240 560 430 600
SG-P-15 15 420 245 390 600 440 620
SG-P-20 20 540 320 450 650 440 650
SG-P-30 30 540 380 480 870 500 780
SG-P-40 40 750 350 520 960 550 810
SG-P-50 50
SG-P-60 60 800 450 650 1000 810 810
SG-P-80 80
SG-P-100 100 860 450 650 1050 810 810
SG-P-125 125 860 500 700
SG-P-160 160 950 600 800
SG-P-200 200 1000 680 850
SG-P-250 250 1050 700 850
